當前位置:首頁檢測中心基礎知識 │ 電流互感器符號表示方式的詳細描述

電流互感器符號表示方式的詳細描述

  • 瀏覽次數:22774次
  • 發布時間:2014/7/9 11:35:52
  • 作者:hb_yinhe

  電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流,用來進行保護、測量等用途。根據GB4728-6-84 《電能的發生和轉換》,在電氣工程應用中電流互感器符號有明確的規定。
  電流互感器,Current transformer 簡稱CT,在最新的國標中用TA表示,與舊國標中的LH("LH"是電流互感器的“流”、“互”二字的漢語拼音第一個字母的組合)對應。

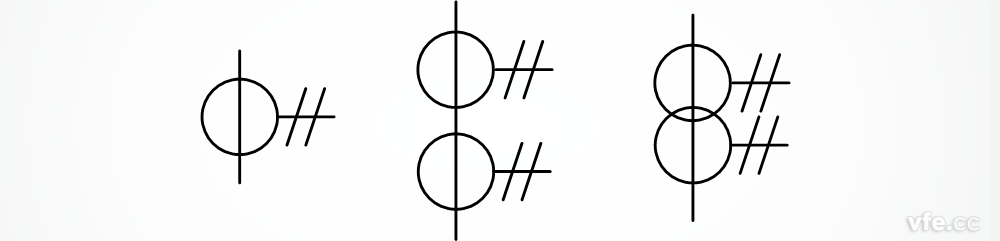

  在一次系統圖中,常見電流互感器符號如下:
電流互感器符號
電流互感器符號表示方法

  圖中,圓圈代表電流互感器的二次繞組,垂直線段代表互感器一次繞組,對于穿心式電流互感器,一次繞組實際由一次電纜或銅排替代。右側兩根斜線代表二次繞組輸出的兩根線。

  在集成電氣一次系統圖上,人們常用圓圈代表電流互感器的繞組,一個圓圈代表一個繞組,如果有二個圓圈連排,就說明該電流互感器有二個繞組,如果有三個圓圈連排,就說明該電流互感器有三個繞組。

  上圖中,中間和右側兩個圖例均包含兩個圓圈,均表示兩個二次繞組的互感器。中間圖例兩個圓圈有不重疊,表示兩個二次繞組均有各自的鐵芯,即:包含兩個鐵芯和二次繞組。右側圖例兩個圓圈重疊,表示兩個二次繞組公用一個鐵芯,即:包含一個鐵芯和兩個二次繞組。

  一般有二個繞組的電流互感器,一個繞組用于測量或計量,一個繞組是P級精度的,用于保護;有三個繞組的電流互感器,一般一個繞組用于計量,一個繞組用于測量,一個繞組是P級精度的,用于保護;四個繞組的電流互感器一般是一個繞組用于測量,一個繞組用于計量,另外二個繞組是P級精度的,都用于保護。

  以上是最常用的電流互感器符號,更多電流互感器符號參考:電流互感器符號大全
